[019] 서술자 힙 관리 클래스

Dev

원래는 씬 변경 구현을 하려 했으나..

일단 이게 더 급하고 중요한 것 같아서 먼저 하게 됐다.

그래픽스 코드 구조를 이쁘게 만든 뒤에 인게임 로직 코드를 작성하는게 목표다.









DescriptorManager::DescriptorManager() :
    m_srvHeap{ D3D12_DESCRIPTOR_HEAP_TYPE_CBV_SRV_UAV, 1024, D3D12_DESCRIPTOR_HEAP_FLAG_SHADER_VISIBLE, 0 },
    m_rtvHeap{ D3D12_DESCRIPTOR_HEAP_TYPE_RTV, 512, D3D12_DESCRIPTOR_HEAP_FLAG_NONE, 0 },
    m_dsvHeap{ D3D12_DESCRIPTOR_HEAP_TYPE_DSV, 512, D3D12_DESCRIPTOR_HEAP_FLAG_NONE, 0 }
{
    if (s_srvDescriptorSize == 0)
        s_srvDescriptorSize = g_d3dDevice->GetDescriptorHandleIncrementSize(D3D12_DESCRIPTOR_HEAP_TYPE_CBV_SRV_UAV);
    if (s_rtvDescriptorSize == 0)
        s_rtvDescriptorSize = g_d3dDevice->GetDescriptorHandleIncrementSize(D3D12_DESCRIPTOR_HEAP_TYPE_RTV);
    if (s_dsvDescriptorSize == 0)
        s_dsvDescriptorSize = g_d3dDevice->GetDescriptorHandleIncrementSize(D3D12_DESCRIPTOR_HEAP_TYPE_DSV);
}

`DescriptorManager`는 싱글톤으로 크기가 큰 SRV, RTV, DSV 힙을 관리하도록 했다.

처음에는 가변 크기 힙을 구현하려고 했으나 어려운 부분이 많고 이렇게 크기를 크게 잡아둬도 큰 문제가 없다고 판단했다.









DescriptorManager::Heap::Heap(D3D12_DESCRIPTOR_HEAP_TYPE type, UINT numDescriptors, D3D12_DESCRIPTOR_HEAP_FLAGS flags, UINT nodeMask) :
    m_desc{}
{
    m_desc.Type = type;
    m_desc.NumDescriptors = numDescriptors;
    m_desc.Flags = flags;
    m_desc.NodeMask = nodeMask;
    g_d3dDevice->CreateDescriptorHeap(&m_desc, IID_PPV_ARGS(&m_heap));

    m_descriptors.resize(numDescriptors);
    m_freeList.reserve(numDescriptors);
    for (int i : std::views::iota(0)
               | std::views::take(numDescriptors)
               | std::views::reverse)
    {
        m_freeList.push_back(i);
    }
}

`m_descriptors` 는 CPU, GPU 핸들을 갖고 있고,
`m_freeList` 에는 `m_descriptors` 컨테이너에서 사용 가능한 인덱스를 담고 있다.









Descriptor* DescriptorManager::Heap::Allocate()
{
    assert(!m_freeList.empty() && "NO AVAILABLE HEAP SPACE");

    INT index{ m_freeList.back() };
    m_freeList.pop_back();

    UINT descriptorSize{ GetDescriptorSize() };
    CD3DX12_CPU_DESCRIPTOR_HANDLE cpuHandle{ m_heap->GetCPUDescriptorHandleForHeapStart(), index, descriptorSize };
    CD3DX12_GPU_DESCRIPTOR_HANDLE gpuHandle{ D3D12_DEFAULT };
    if (m_desc.Flags == D3D12_DESCRIPTOR_HEAP_FLAG_SHADER_VISIBLE)
        gpuHandle.InitOffsetted(m_heap->GetGPUDescriptorHandleForHeapStart(), index, descriptorSize);
    m_descriptors[index] = Descriptor{ cpuHandle, gpuHandle };
    return &m_descriptors[index];
}

void DescriptorManager::Heap::Deallocate(Descriptor* descriptor)
{
    auto it{ std::ranges::find_if(m_descriptors, [descriptor](const auto& desc) { return &desc == descriptor; }) };
    if (it == m_descriptors.end())
        return;

    *it = Descriptor{};

    INT index{ static_cast<INT>(std::distance(m_descriptors.begin(), it)) };
    m_freeList.push_back(index);
}

서술자를 할당, 해제 하는 함수이다.

할당할 때 `m_freeList` 에서 인덱스 하나 꺼내서 그 인덱스에 있는 원소에 핸들을 세팅해준다.

해제할 때는 해당 인덱스에 있는 원소를 기본값(=유효하지 않은 값)으로 설정하고 `m_freeList` 에 넣어 사용 가능하다고 표시한다.









void SwapChain::CreateRenderTargetView()
{
    auto dm{ DescriptorManager::GetInstance() };
    if (!dm)
        return;

    for (size_t i{ 0 }; i < FRAME_COUNT; ++i)
    {
        if (FAILED(m_swapChain->GetBuffer(static_cast<UINT>(i), IID_PPV_ARGS(&m_frameResources[i].backBuffer))))
        {
            assert(false);
            return;
        }

        if (m_frameResources[i].rtvDesc)
        {
            dm->Deallocate(D3D12_DESCRIPTOR_HEAP_TYPE_RTV, m_frameResources[i].rtvDesc);
            m_frameResources[i].rtvDesc = nullptr;
        }

        m_frameResources[i].rtvDesc = dm->Allocate(D3D12_DESCRIPTOR_HEAP_TYPE_RTV);
        m_frameResources[i].rtvDesc->CreateRenderTargetView(m_frameResources[i].backBuffer, nullptr);
    }
}

사용할 때는 `Allocate` 함수 호출 할 때 할당 받을 힙 타입을 인자로 넘겨주면 된다.

위 코드는 RTV를 만드는 코드이다.









void SwapChain::Begin3D()
{
    if (FAILED(m_frameResources[m_frameIndex].commandAllocator->Reset()))
    {
        assert(false);
        return;
    }

    if (FAILED(g_commandList->Reset(m_frameResources[m_frameIndex].commandAllocator.Get(), nullptr)))
    {
        assert(false);
        return;
    }

    g_commandList->SetGraphicsRootSignature(g_rootSignature.Get());
    g_commandList->ResourceBarrier(1, &CD3DX12_RESOURCE_BARRIER::Transition(m_frameResources[m_frameIndex].backBuffer.Get(), D3D12_RESOURCE_STATE_PRESENT, D3D12_RESOURCE_STATE_RENDER_TARGET));

    auto rtvHandle{ m_frameResources[m_frameIndex].rtvDesc->GetCpuHandle() };
    auto dsvHandle{ m_dsvDesc->GetCpuHandle() };
    g_commandList->OMSetRenderTargets(1, &rtvHandle, TRUE, &dsvHandle);
    g_commandList->RSSetViewports(1, &g_viewport);
    g_commandList->RSSetScissorRects(1, &g_scissorRect);

    constexpr std::array clearColor{ 0.15625f, 0.171875f, 0.203125f, 1.0f };
    g_commandList->ClearRenderTargetView(rtvHandle, clearColor.data(), 0, nullptr);
    g_commandList->ClearDepthStencilView(dsvHandle, D3D12_CLEAR_FLAG_DEPTH | D3D12_CLEAR_FLAG_STENCIL, 1.0f, 0, 0, nullptr);

    if (auto dm{ D3D::DescriptorManager::GetInstance() })
        dm->SetDescriptorHeaps();
}

렌더링 시작할 때 `SetDescriptorHeaps` 함수를 호출해줘서 SRV 서술자 힙을 세팅해준다.









void Viewport::Render()
{
    static auto renderTarget{ Graphics::D3D::CreateRenderTarget(1920, 1080) };
    static std::shared_ptr<Graphics::D3D::Camera> camera;
    if (!camera)
    {
        camera = Graphics::D3D::CreateCamera();
    }

    static std::shared_ptr<Resource::Model> robot;
    if (!robot)
    {
        auto prop{ Resource::Get(L"Data/Test.dat/Robot") };
        robot = prop->GetModel();
    }

    if (ImGui::Begin(WINDOW_NAME, nullptr, ImGuiWindowFlags_HorizontalScrollbar))
    {
        Graphics::D3D::PushRenderTarget(renderTarget);
        Graphics::D3D::SetCamera(camera);
        Graphics::D3D::Render(robot);
        Graphics::D3D::PopRenderTarget();
        Graphics::ImGui::Image(renderTarget, ImVec2{ 1920, 1080 });
    }
    ImGui::End();
}

위 코드는 ImGui에서 텍스쳐를 렌더링하는 코드다.

`class RenderTarget` 을 만들 때 SRV를 하나 할당해서 ImGui에서도 쓸 수 있게 만들었다.

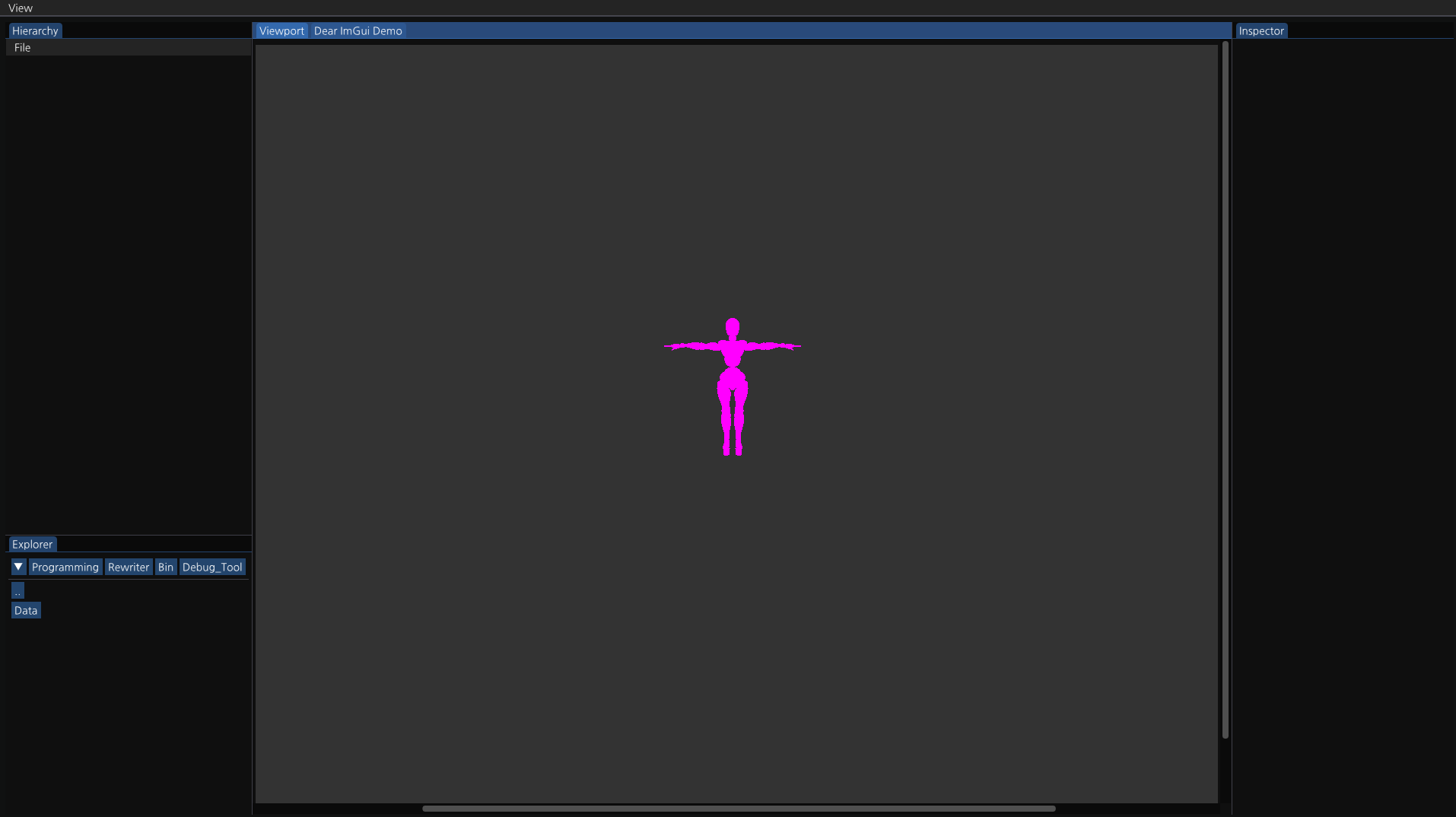

ImGui에 잘 들어간 모습

렌더타겟을 만들어서 그 곳에 모델을 하나 그리고, 그것을 ImGui로 그리게 해보았다.

사실 이거 하려고 서술자 힙 관리 클래스를 만든 것 같다...
